格雷母线定位系统

产品描述

技术简介：

武汉正向科技有限公司的高精度格雷母线采用刚性内胆，基板采用精密数控加工工艺，穿线卡采用高精度磨具制作，不采用泡沫板填充，提高了地址检测精度和线性度，定位精度高达1mm。

主要技术参数：

1.测量范围：0~∞（根据客户需求定制长度）

2.检测精度：1mm

3.非接触间隙：30~300mm（工况条件）

4.上下偏摆容差：±50mm

5.工作温度：-40℃至+85℃

6.上电初始化时间：0.3s，测量时间：0.8ms

7.适应速度：≤2m/s

8.输出形式：RS485/RS232,Profibus,Profinet Ethernet/IP modbus,工业以太网等

9.防护等级：最高IP68（水下）

10.工作电压：220V±10%，50Hz

应用场景：

行车大小车定位系统、堆取料机走行位置和回转角度检测系统、卸料小车定位系统、岸吊卸船机小车无动力电源定位系统、行车无人化系统、堆取料机无人值守、卸料小车自动控制系统、焦炉车辆联锁控制系统等。

检测方法：

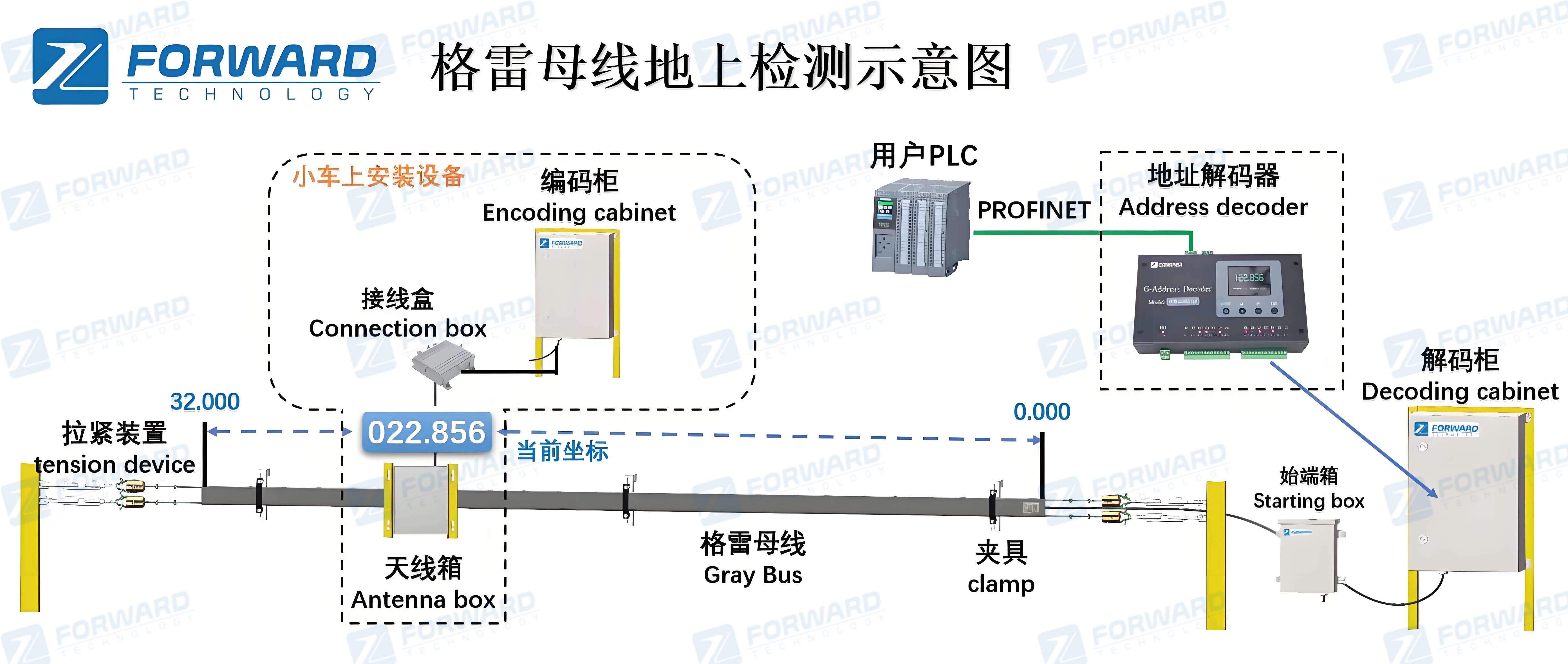

1. 地上检测方式

图1 (1)

2. 车上检测方式

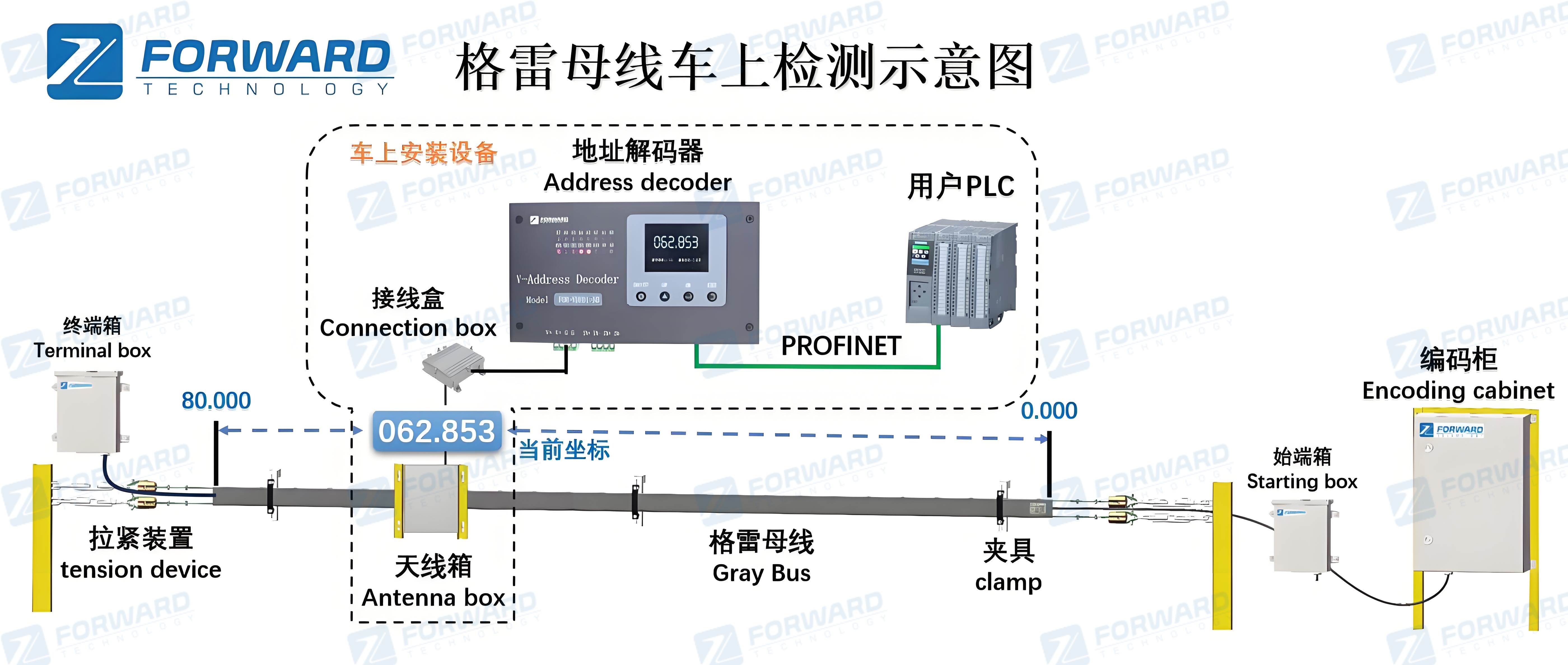

图2(1)

特点：

非接触工作方式：天线箱和格雷母线之间非接触，无滑脱和磨损等故障，寿命长。
絶对位置检测：由于格雷母线的编码特点，其检出的地址是絶对地址，没有累计误差。
连续位置检测，没有检测盲区。
高精度位置检测：位置检测精度1mm，可以满足移动机车自动行走和全自动操作的定位要求。
不受管委会管制：格雷母线工作频率为低频，所产生的电磁场只限于几米范围内，不需要向管委会申请频段即可使用。
抗干扰能力强：使用交叉扭绞结构及相位检测技术，天线箱与格雷母线两者间隙从30mm到300mm均可正常工作。不受环境噪音和接收信号电平波动的影响，能够在恶劣的工业环境中长期可靠的工作。
适用于恶劣的工业环境：安装在室外的格雷母线及其夹具和天线箱都采用非金属材料制作，并且采用密封工艺。耐酸碱腐蚀，特别适用于户外，尤其是条件恶劣的工业环境，例如冶金、矿山、铁路、电力、港口码头等环境。
多台移动车辆可以共用一根格雷母线，格雷母线两侧也可以共用一根格雷母线。
