行车高精度格雷母线定位 – ±1 mm，真实位置，非接触式

在现代工业自动化中，桥式起重机和门式起重机的精确定位是无人化操作、半自动堆场和库区管理系统的基本要求。无论是起重机的大车走行还是小车走行，实时、高精度的位置反馈决定了整个物料搬运过程的效率、安全性和可靠性。

武汉正向科技有限公司专注于工业移动机车无人驾驶和无人操作技术。本文介绍我们的格雷母线定位系统（Gray Bus Positioning System） ——一种成熟的、经过现场验证的桥式起重机定位系统及门式起重机应用解决方案，为大车和小车提供±1 mm的絶对定位精度。

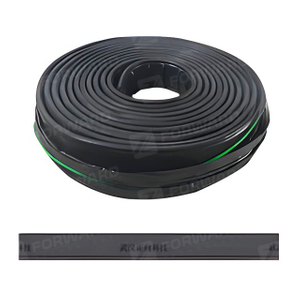

格雷母线定位系统（也称格雷码电缆系统）专为恶劣工业环境设计，提供非接触式絶对位置检测，具有卓越的可靠性。

1.为什么起重机定位如此重要？

对于任何自动化或无人化起重机系统而言，能够随时精确知道起重机的位置，是智能控制的基础。精确定位解决三大核心挑战：

• 精确停位：无需人工干预，将起重机对准料堆、料仓或货位。

• 防碰撞：实时位置数据可实现起重机之间及与基础设施的软限位控制。

• 路径优化与效率提升：确切的位置反馈使控制系统能够规划最短、最快的路径，减少作业周期时间和能耗。

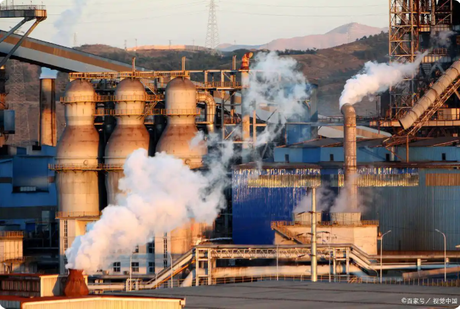

冶金、化工、发电、港口码头、水泥和铁路物流等行业都需要高可靠性的起重机定位——通常是在粉尘、高温和腐蚀性物质存在的恶劣环境中。

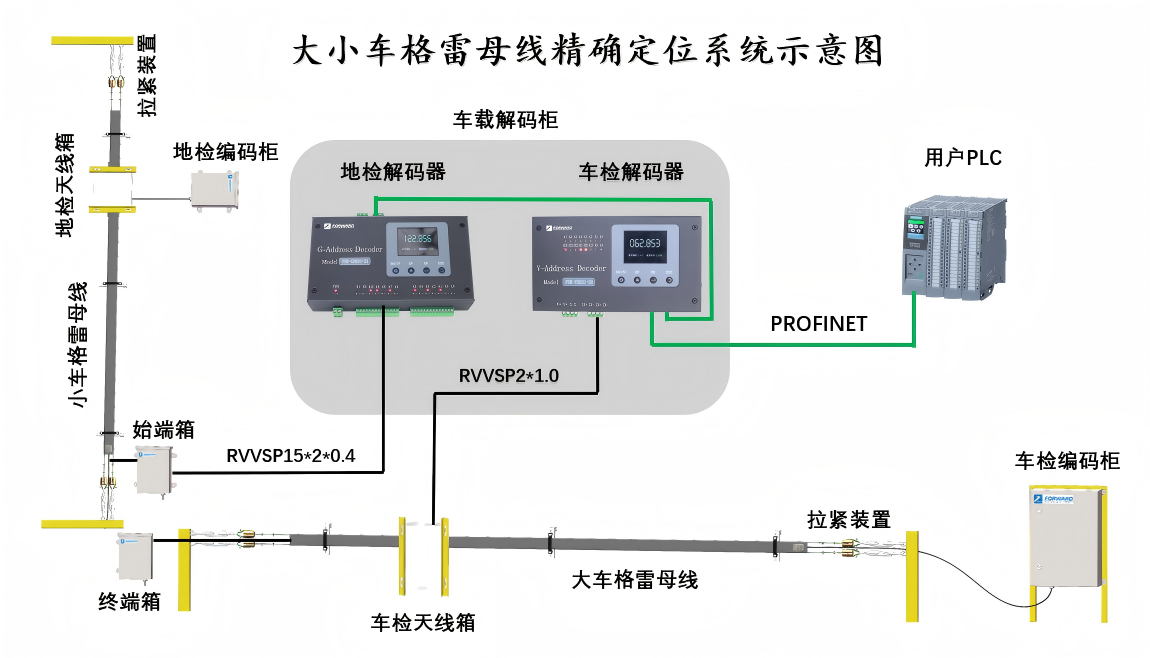

2.格雷母线定位系统的工作原理

武汉正向科技的格雷母线定位系统基于电磁感应原理，已发展到第三代，采用全数字化检测。刚性内胆采用精密数控加工工艺，穿线卡采用高精度模具制作——不采用泡沫板填充，显著提高了地址检测精度和线性度。

3.技术参数表

以下是武汉正向科技格雷母线定位系统的关键技术参数：

4.正向科技格雷母线定位系统的核心优势

• 非接触工作：天线箱与格雷母线之间无机械接触，消除了磨损和打滑故障，使用寿命长。

• 絶对未知检测：由于格雷码的编码特性，系统检测的是絶对地址，无累积误差。断电后无需重新归零。

• 连续位置检测：整个行程范围内无检测盲区。

• 高精度（±1mm）：满足起重机自动走行和全自动操作的定位要求。

• 无需申请频段：系统工作低频，电磁场仅限于几米范围内，无需向无线电管理机构申请频段。

• 抗干扰能力强：采用交叉扭绞结构和相位检测技术，间隙30~300mm均可正常工作，不受环境噪声或信号电平波动影响——非常适合粉尘、油污或电磁干扰严重的工业环境。

• 适用于恶劣环境：室外安装的格雷母线、夹具和天线箱均采用非金属材料及密封工艺，耐酸碱腐蚀。适用于港口、冶金、矿山等极端工况。

• 多车共用：多台移动车辆可共用一根格雷母线，降低安装成本。

5.与防摇摆技术的协同应用

除格雷母线定位外，武汉正向科技还自主研发了新一代防摇摆控制技术。通过将格雷母线的实时位置数据与防摇摆算法相结合，系统可消除高达96%的载荷摇摆，最终定位偏差控制在±25mm以内。这一技术组合对于无人行车应用至关重要，可在自动物料搬运过程中同时保保证速度和精度。

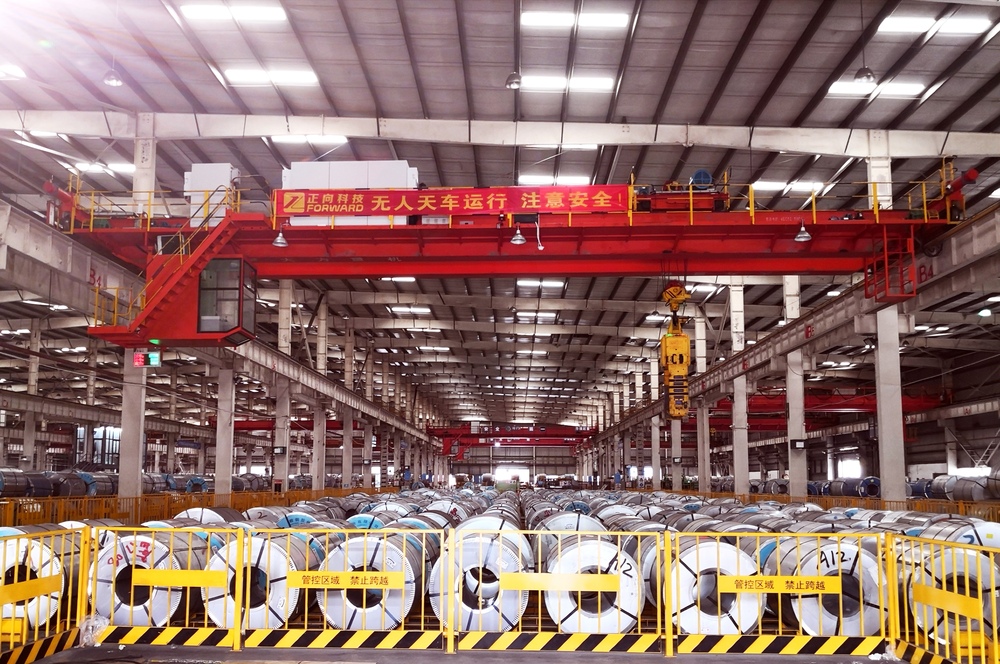

6.应用场景与典型客户

正向科技格雷母线定位系统已在多个行业成功部署：

代表性客户包括：

宝武集团（BAOWU）、中冶南方（WISDRI）、宝信软件（BAOSIGHT）、佰能盈天（BPI）、越南和发榕桔钢铁联合公司、酒钢、柳钢、马鞍山钢铁、日照钢铁、美的等。

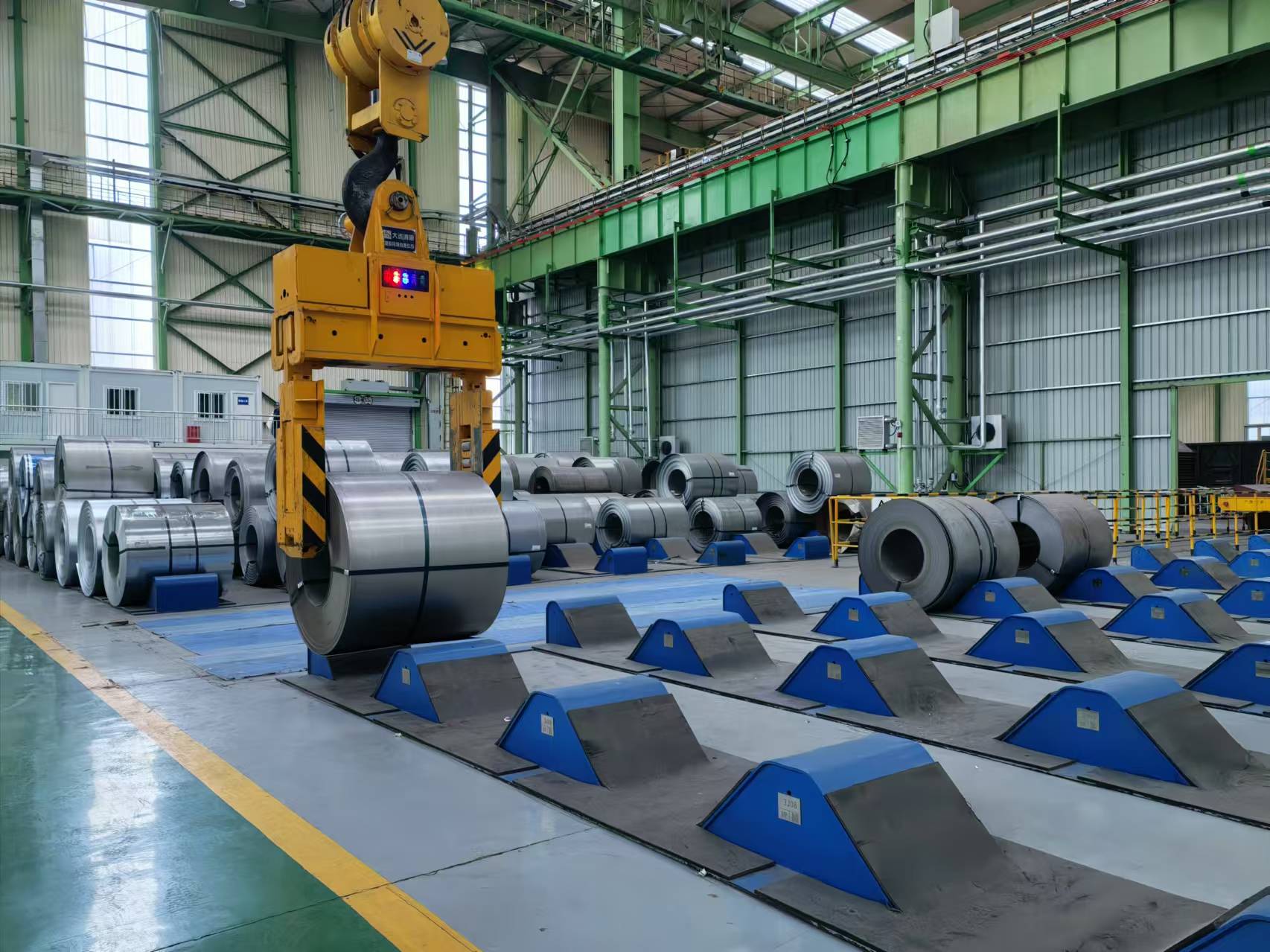

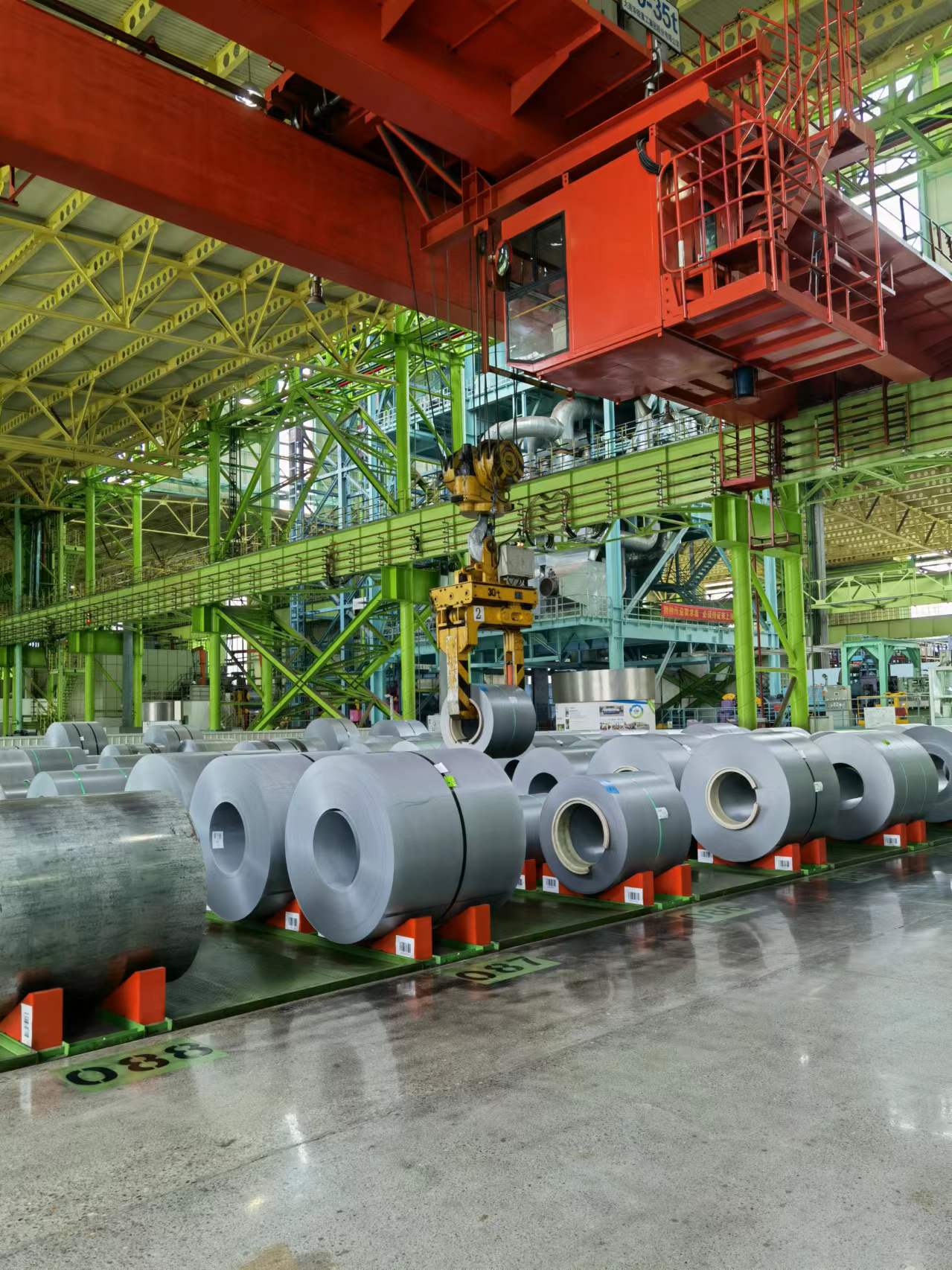

（钢卷库无人化系统）

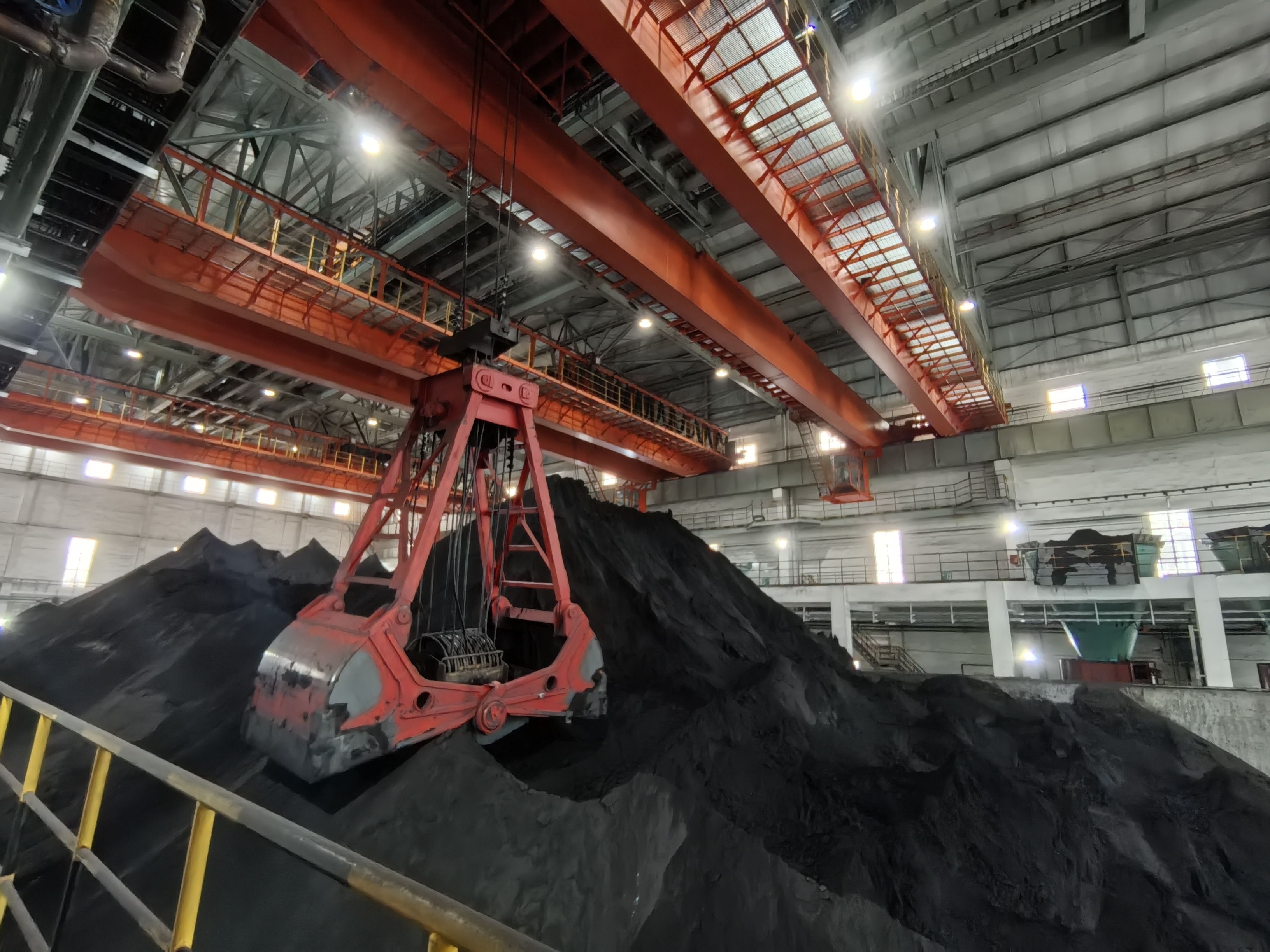

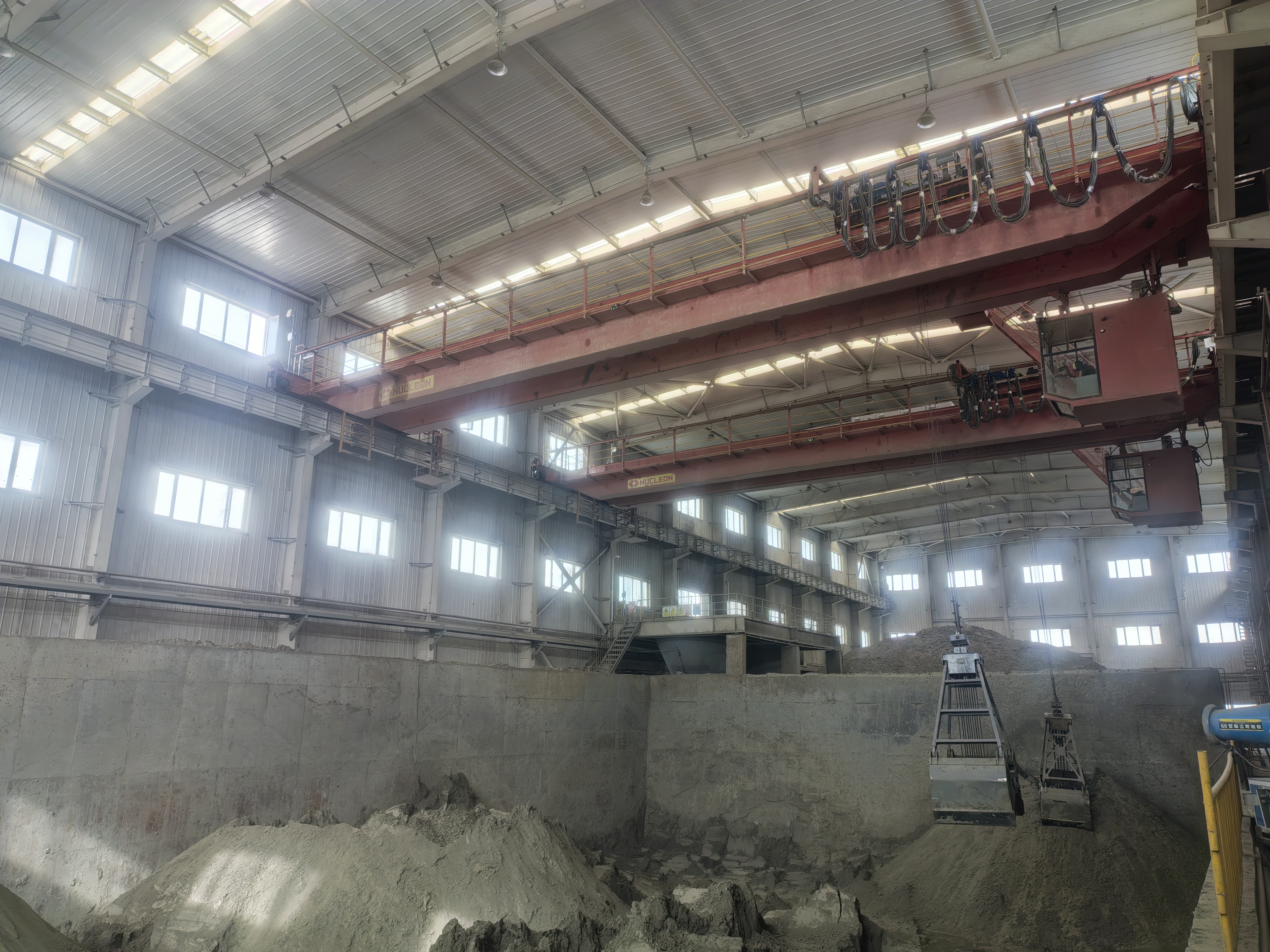

（抓斗起重机无人化系统）

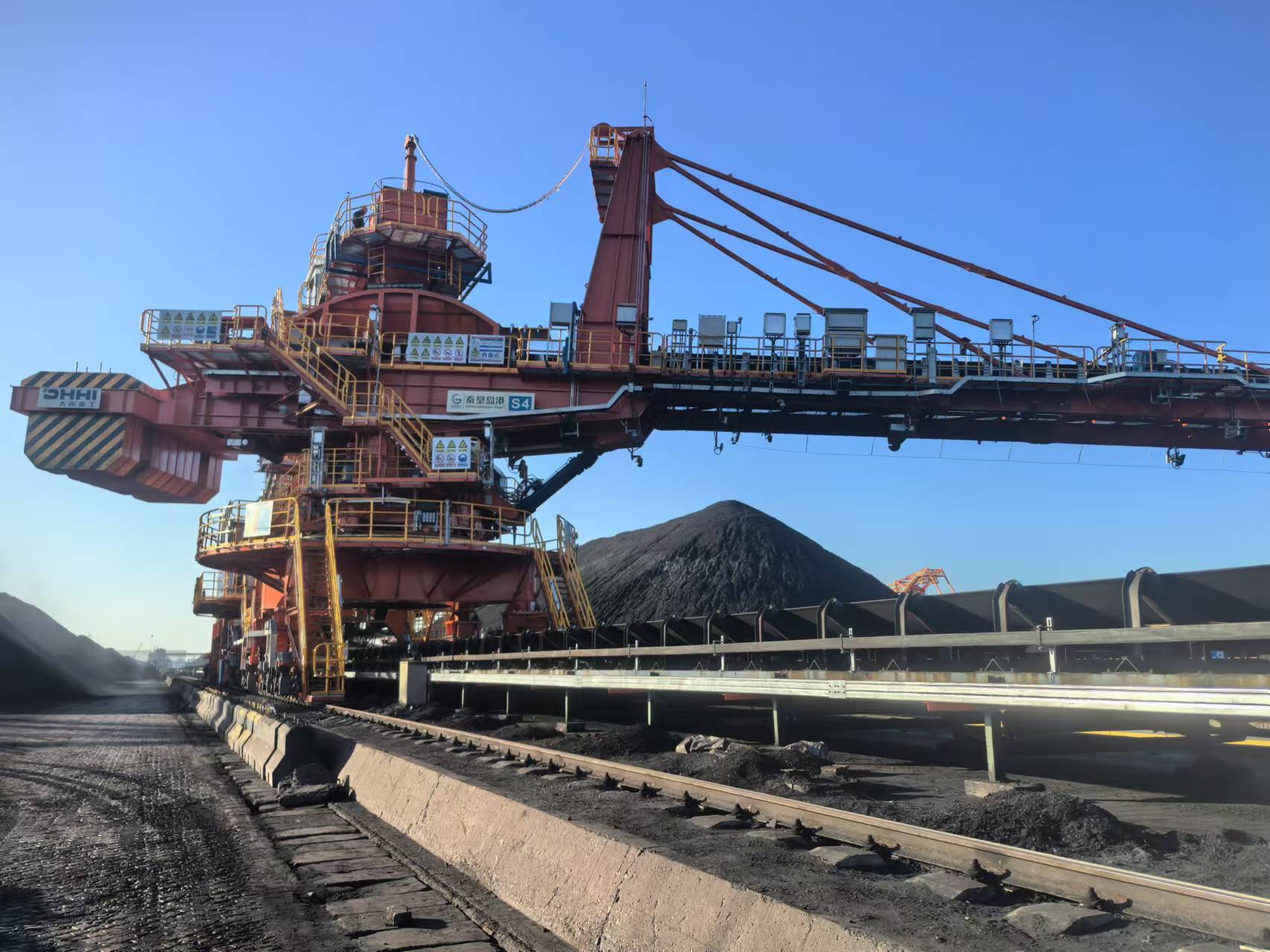

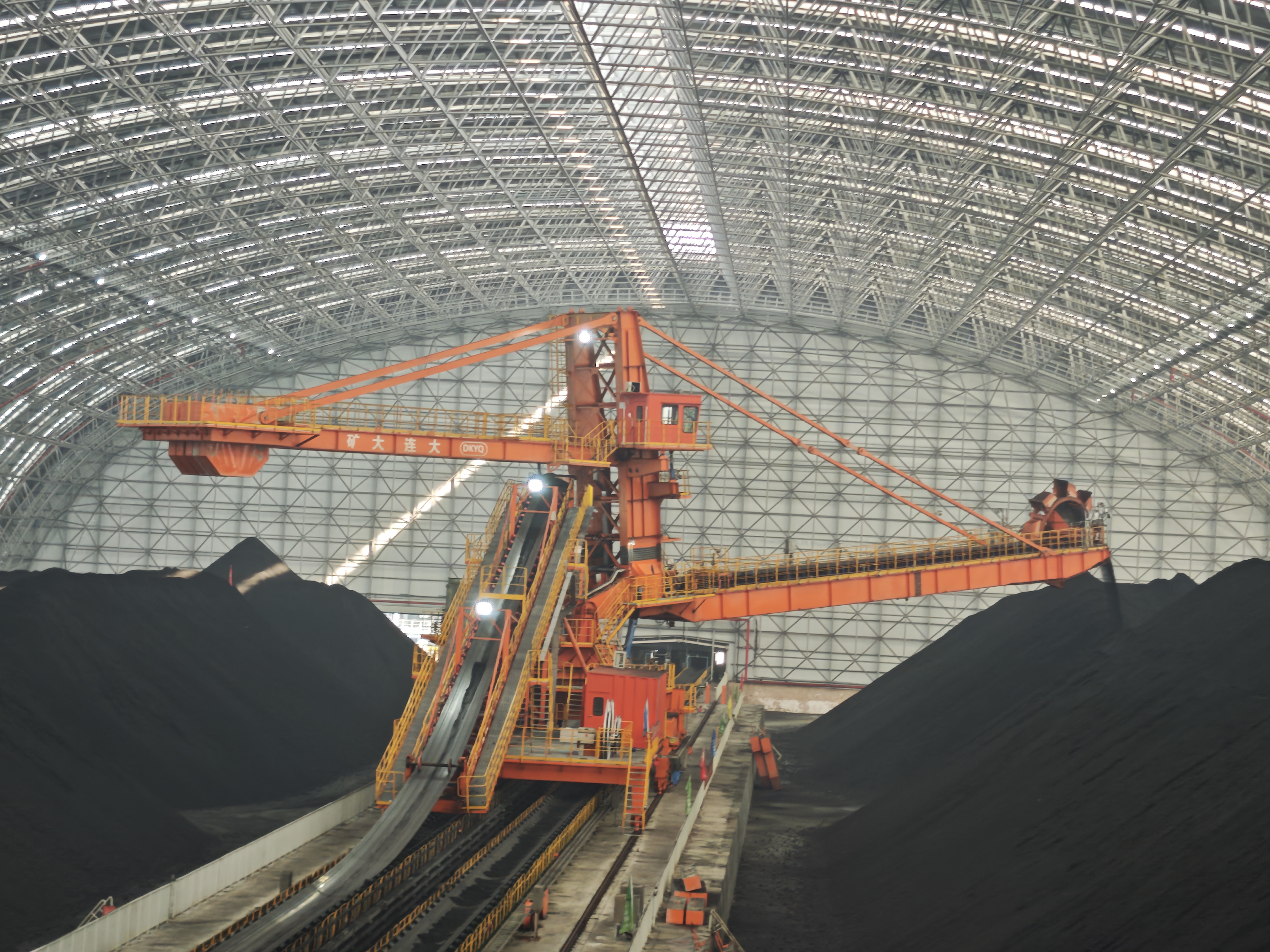

（堆取料机无人值守）

7.与其他定位技术的对比

正向科技的格雷母线系统在光学类技术失效的恶劣环境中，仍能提供连续絶对位，这是其突出优势。

8.常见问题

问：格雷母线长度是多少？
答：标准长度包括25.6 m、51.2 m、102.4 m和204.8 m，可通过段间接线箱级联，实现任意所需长度。

问：同一台起重机能否同时支持大车和小车定位？
答：可以。大车和小车使用两套独立运行的格雷母线系统——一套沿大车轨道敷设，一套沿小车轨道敷设。

问：格雷母线能否用于起重机防碰撞？
答：可以。通过比较同一轨道上多台起重机的实时位置数据，控制系统可实现软限位保护，防止碰撞。

问：系统是否适用于户外和恶劣环境？
答：适用。格雷母线防护等级为IP68（水下可用），天线箱防护等级为IP66。系统耐粉尘、耐酸碱、耐高温——已在冶金、矿山和港口应用中得到验证。

问：格雷母线的预期使用寿命是多少？
答：设计寿命超过10年。刚性内胆结合轮胎橡胶密封可大限度地减少热胀冷缩变形，确保在腐蚀性环境中的长期耐用性。
