在钢铁厂、水泥厂、港口码头和矿山行业等重工业现场，天车定位系统常年工作在极端恶劣的环境中。传统的行车位置跟踪手段用在这里，往往彻底失效。旋转编码器碰到油腻的轨道，通常都会严重打滑；而高精度的激光测距传感器，遇到浓重的粉尘和烟雾，瞬间就会“失明”。生产企业急需一种连续、故障安全的跟踪方法，来保证生产进度和现场人员安全。
格雷母线定位系统正是一种坚固耐用的非接触式电磁方案。它既不靠精密光学元件，也不依赖机械摩擦，就能为行车大小车定位系统提供絶对位置检测。本文将介绍该技术如何提升产能、杜绝代价高昂的停机，并在严苛的工业场景中大幅降低总拥有成本。
无惧恶劣环境：格雷母线基于电磁耦合原理，完全不受粉尘、重垢、油污和潮气影响（通常达到IP68防护等级）。
杜绝机械误差：与轮式编码器不同，非接触絶对定位不会因车轮打滑或轨道不平产生任何数据漂移，确保行车位置跟踪高度准确。
总拥有成本更低：彻底省去物理磨损和光学镜片清洁，格雷母线天车定位系统大幅减少了预防性和修复性维护开支。
无缝融入自动化：可为闭环控制、3D自动化集装箱搬运和预测性维护提供稳定毫米级絶对坐标。
真正的行车大小车定位系统需要连续、高保真的运动数据。传感器一旦故障，直接造成意外停机，还可能严重威胁车间人员的安全。工厂管理者都清楚，位置检测的可靠性决定了整体产能。位置数据一中断，整个自动化流程就会停摆。
旋转编码器靠机械轮子来测量距离。轨道一旦不平或者有油，这些轮子就经常打滑。打滑产生持续的机械摩擦，导致部件快速磨损。维修人员必须频繁做归零和手动校准，既浪费宝贵的生产时间，又增加了人工成本，严重拖累行车位置跟踪的稳定性。
激光与激光雷达在洁净环境中精度极高，可到了重工业现场完全是另一回事。水泥厂的浓重粉尘、冶金车间的滚滚浓烟，眨眼间就会遮蔽精密的光学镜片。镜片一被遮挡，传感器就看不见了，自动吊车只能紧急刹停防止碰撞，令整套天车定位系统突然瘫痪。
限位开关是另一种传统瓶颈。它们只提供“有”或“无”这种二进制的数据点。光靠限位开关，根本建立不起连续的行走轨迹，更无法支撑动态路径优化，完全缺乏现代闭环控制所必需的数据精细度，无法胜任真正的行车大小车定位系统。

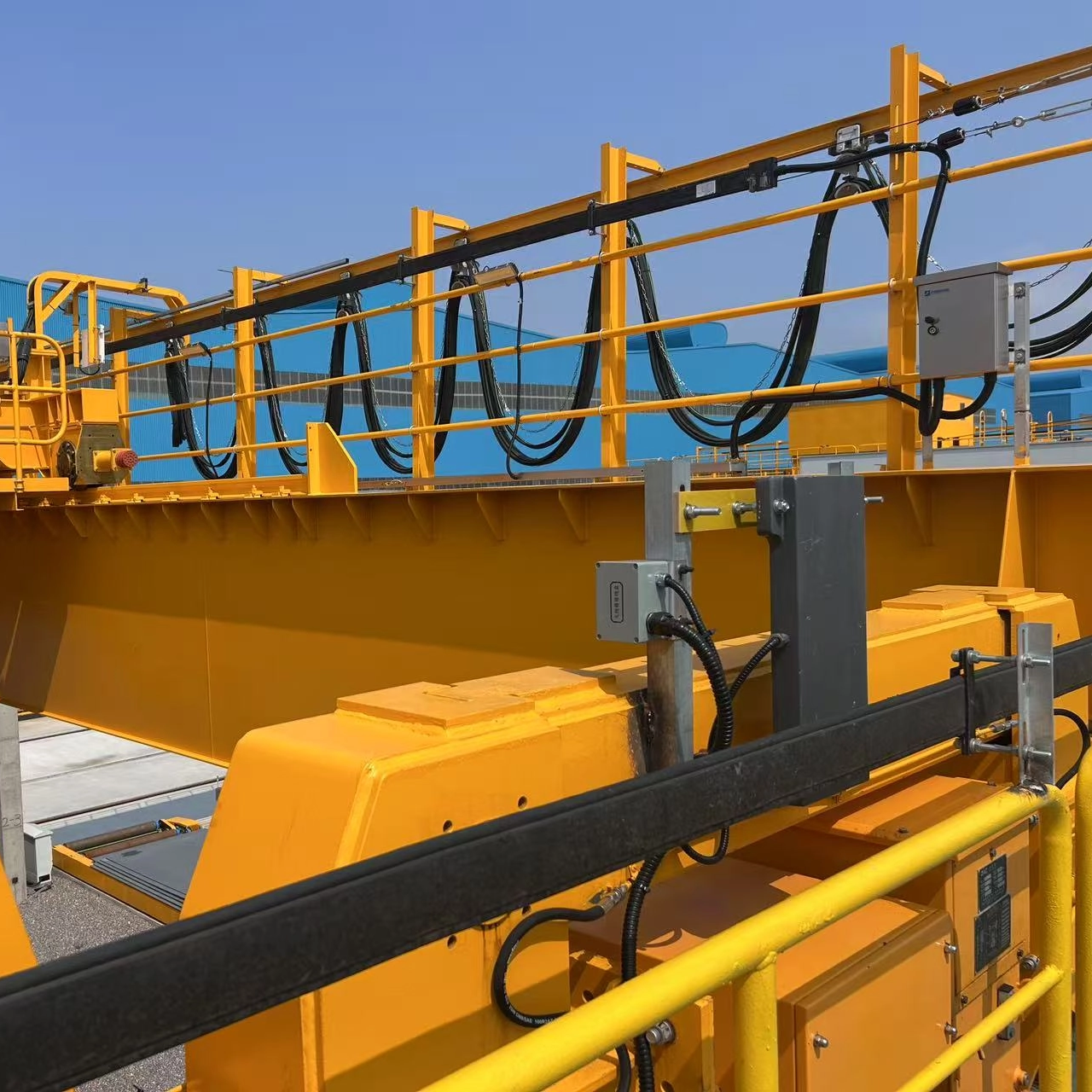

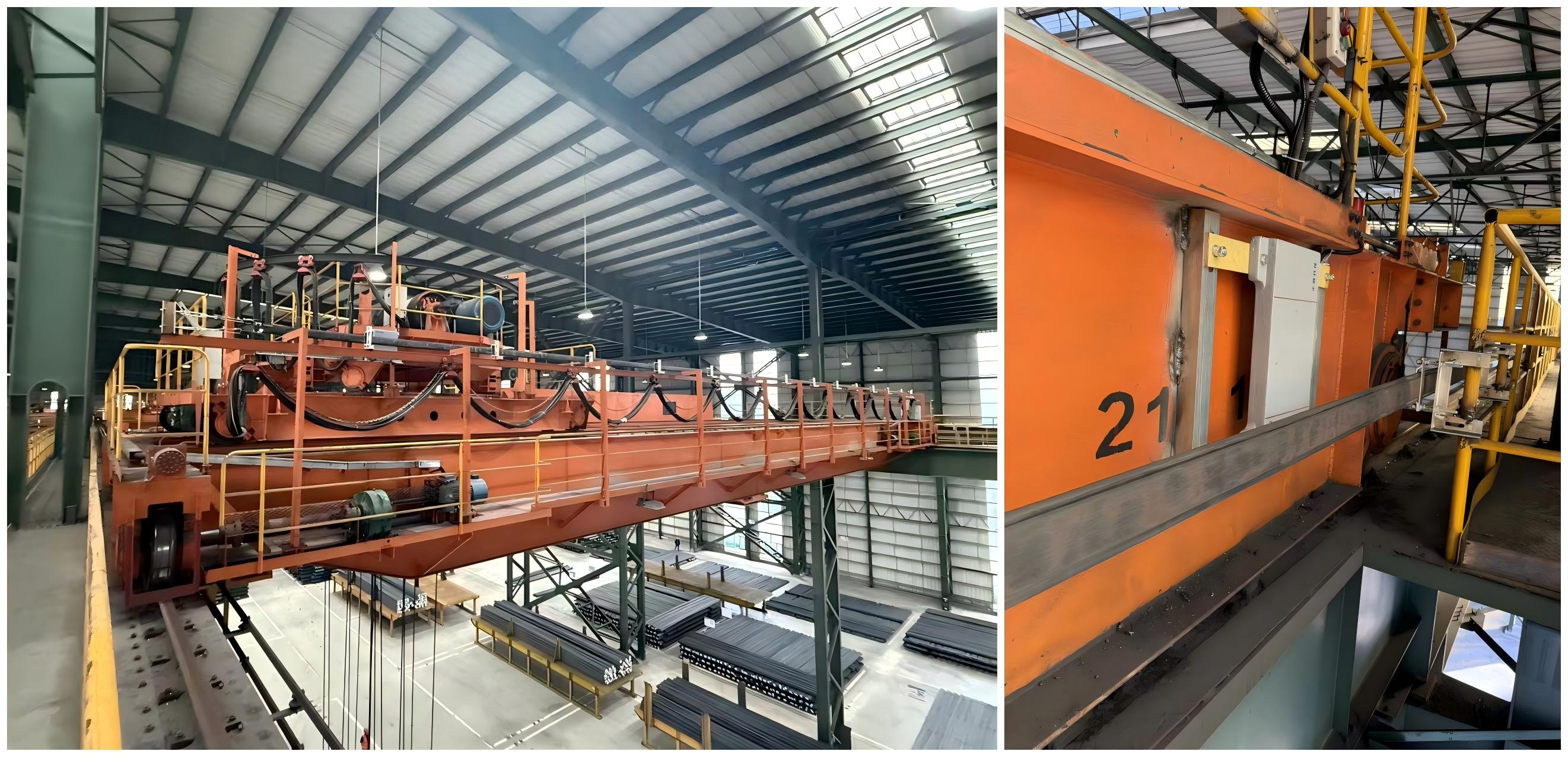

格雷母线定位系统的核心是一根坚固的扁平电缆，沿行车大车轨道全程敷设。电缆内部包含基准线和地址线。这根静止不动的格雷母线与装在移动天车上的高灵敏度天线箱直接通信，通过连续的电磁感应传递精确坐标，实现非接触式的行车位置跟踪。
这套技术基于格雷码原理，不间断地送出絶对位置数据。一旦突然断电，行车重新上电的瞬间就能知道自己的准确位置。操作人员再也不用费劲把设备手动开回参考点或零点。这种絶对位置跟踪功能，极大幅度地加快了全厂意外断电后的恢复速度，让天车定位系统真正做到失电不丢位。
跟光学激光不同，它不需要目视直线也能完美运行。坚固的元器件通常达到严苛的IP68防护等级，轻松抵抗大量冲水、酸性蒸汽、强碱侵蚀和剧烈的轨道振动。
工程师应当依据具体、清晰的标准来比较各种行车大小车定位系统方案。评估的重点是絶对精度、环境耐受能力和日常维护需求。怎么选最合适，完全取决于你的实际作业环境。
技术 |
精度 |
环境耐受能力 |
维护量 |
格雷母线 |
2-5mm |
佳（IP68，粉尘/烟雾无影响） |
极低（非接触） |
激光传感器 |
亚毫米级 |
差（粉尘/油污易致盲） |
高（需清洁镜片） |
旋转编码器 |
不稳定（会漂移） |
一般（怕油脂） |
高（存在机械磨损） |
格雷母线vs.激光测距传感器
在絶对洁净的环境中要求亚毫米级超高精度，激光传感器是强项。但在重度污染的环境下，为天车定位系统选用格雷母线要明智得多。在室外或多尘的车间里，光学器件需要不断人工擦拭才能避免信号丢失，而格雷母线技术彻底省去了这项维护负担，确保行车位置跟踪不间断。
格雷母线 vs. RFID/编码器融合方案
不少港口采用旋转编码器加RFID标签的复合系统。这类融合方案对橡胶轮胎门式起重机（RTG）很有效，因为RTG经常发生横向偏摆和不可预测的走偏。但行车及其大小车是运行在严格导向的X、Y线性轨道上的，对于这种固定刚性路径，格雷母线的行车位置跟踪效率要高得多，更契合天车定位系统的刚性轨道特性。
改用非接触式行车位置跟踪，直接带来可观的成本节约。没有行走轮需要更换，技术人员不用每天擦拭娇贵的光学镜片，也省去了令人头疼的机械重新对位。整个财年的预防性和修复性维护费用都会显著下降。
精确的位置数据可使行车大小车定位系统实现高信赖度的高速自动运行轨迹，不仅大幅减少了慢吞吞的爬行工况，也杜绝了危险的吊载过冲。升级传感器基础后，系统整体效率和堆场利用率能提升两位数百分比。循环时间缩短，直接提高了工厂的日吞吐能力。
可靠的天车定位系统能输出高度一致且可靠的运动学数据，让你持续监测关键运行指标。这些数据直接灌入图形化分析工具，在出现灾难性机械故障之前，就能提前优化厂区能耗：
行程：跟踪累计里程，合理规划电机轴承更换。
速度：捕捉速度的异常下降，判断轨道是否存在异常摩擦。
加速度：监控急动度曲线，防止起升钢丝绳承受额外应力。
工程师可以借助特定的分析框架来挖掘这些数据。比如，雨流矩阵可以描绘高频应力循环，优化每日的行车路径；帕累托图能快速锁定造成意外停机的主因；实时速度跟踪则可识别出轨道上的机械卡阻点，进一步提升行车位置跟踪对设备健康管理的价值。

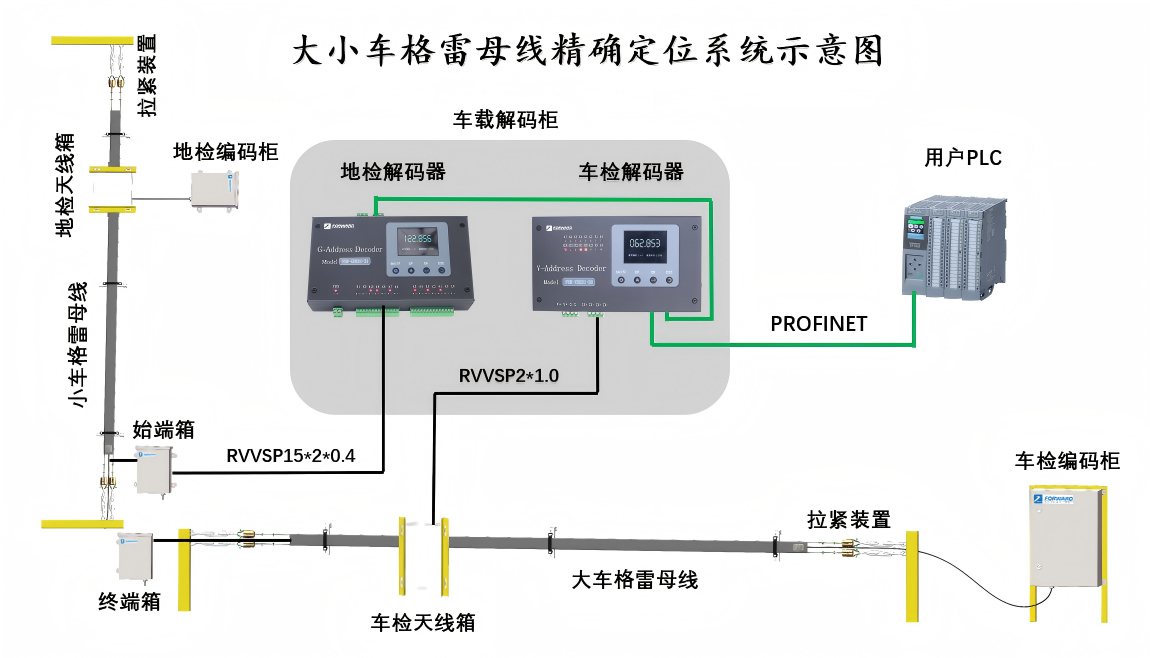

要实现无缝集成，设计初期就要确认通信协议。新的行车大小车定位系统必须能和现有的PLC、变频器顺畅通信。常见的工业标准有Profinet、Profibus、RS485和SSI。在采购硬件前，一定要先把工厂的网络拓扑梳理清楚。
这项技术为X轴（大车）和Y轴（小车）提供了完美的定位方案。不过，完善的3D自动化集装箱搬运系统需要更多数据，Z轴仍然需要絶对值多圈编码器，来精确测量起升与吊具的垂直高度。
这种电磁方案是重型固定轨道行车实现天车定位系统的理想之选，在肮脏、严苛的环境中尤为出色。但它不适用于无轨自由行走的设备，例如AGV或自主叉车。对于那些自由移动的厂内资产，还是要依靠GPS、激光雷达或先进的视觉系统。
格雷母线定位系统有效填补了一项关键的工业空白。它既解决了传统旋转编码器的机械不可靠性，又克服了激光测距传感器对恶劣环境不耐受的脆弱性，为行车大小车定位系统提供了一套工业级、故障安全的絶对位置检测方案。
对于追求零维护运营的工厂来说，这套天车定位系统的优势尤为突出。在条件苛刻的环境中，它为行车闭环控制提供了最稳固的根基。省去机械摩擦，不再需要担心光学“失明”，必然能带来更高的自动化投资回报率。
要推动行车位置跟踪项目落地，今天就可以着手一次全面的现场勘察。精确测量跑道全长，详尽记录现场粉尘或油雾浓度等环境危害，再核实你现有的PLC协议要求。有了这些数据，就能准确选型。
问：行车大小车定位系统的典型精度是多少？
答：多数工业格雷母线天车定位系统的絶对定位精度约为2–5 mm，对重型行车自动化和防撞来说完全够用。
问：格雷母线系统断电后需要重新归零吗？
答：不需要。它通过电磁感应进行絶对编码，恢复供电的瞬间就能读取所处物理位置，行车位置跟踪无需归零。
问：格雷母线能在户外的门式起重机上使用吗？
答：可以。系统一般按IP68密封设计，对雨雪、温度变化和阳光直射都有很好的耐受性，这与很多光学传感器完全不同，完全适合户外天车定位系统。
问：行车大小车定位系统的测量长度是多少？
答：格雷母线行车位置跟踪系统扩展性很强，可以通过拼接覆盖超长行程，轻松支持几百米到超过一公里的运行轨道。
